电子医疗设备语音芯片方案——N9305音乐芯片

随着社会的发展和科学技术的不断进步，人们对医疗健康、生活质量、疾病护理等方面的要求越来越高。同时，依托于高新领域电子技术的各种治疗和监护手段越来越先进，而医疗设备的便携化、智能化，又对其语音芯片提出更高要求，因此，语音芯片在电子医疗器械领域的应用具有广阔的市场空间。

为了提升医疗设备更人性化，工程师在设计医疗设备时都会加入语音导航提示功能，让用户在使用电子医疗设备过程中全程语音播报，这样即便老人使用也很方便，也让产品更加具有竞争力！

电子医疗设备语音芯片方案——N9305音乐芯片

N9305语音芯片是广州九芯电子研发的一个提供串口的 MP3 芯片，完美的集成了 MP3、WMV 的硬解码芯片，支持电脑直接更新 spi flash 的内容，也可以 MCU 直接写 flash，支持立体声输出播放，MP3格式，可以直推0.25W耳机喇叭！

N9305音乐芯片在播放的时候MCU需要将MCU的SPI对应 的 IO 口设置为高阻态。MCU 更新 Flash 音频时，MCU需要控制 9305 芯片与 Flash 的连接断开，MCU 可以通过 SPI直接写数据进去 flash，写完数据后，将 MCU 的 SPI 对应IO口

设置为高阻态，并复位 9305，再控制 9305 播放语音内容。

N9305音乐芯片在电子医疗设备上的典型应用

N9305语音IC，可通过USB接口更换芯片内部语音内容，也可让工程师更快地进行调试、打样、后期更改语音！

N9305音乐芯片在电子医疗设备上的典型应用：

（1）智能血压计，实时播报测量数据及相关提醒，对视力不好的老年群体有很大的帮助，凭借语音提示的内容就能了解到自身的健康状况和状态提醒。如：您的血压偏高，建议不要长期站立、摄入盐分不宜过高；

（2）智能血糖仪，智能语音提示，真人语音导航提醒，使用简单、方便贴心，特别方便视力不佳的中老年人使用。如：血糖偏高，要注意饮食哦。

N9305音乐芯片的结构图：

N9305选用的是 SOC 方案，集成了一个 16 位的 MCU，以及一个专门针对音频解码的ADSP，采用硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求。

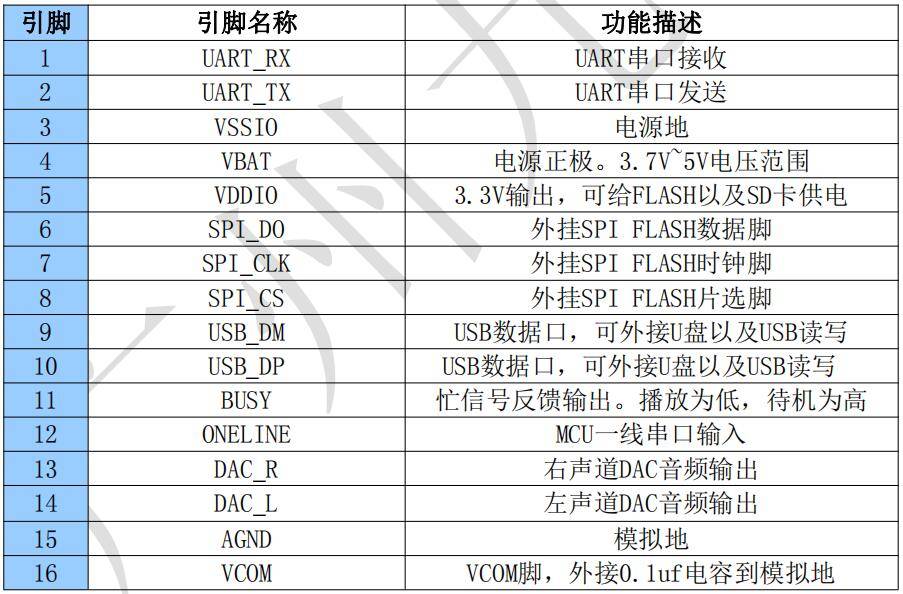

N9305音乐芯片的封装以及管脚定义图：

N9305音乐芯片的功能特点：

l 支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音质优美，立体声。

l 24 位DAC 输出，内部采用DSP硬解码，非PWM输出，动态范围支持90dB，信噪比支持85dB

l 完全支持FAT16、FAT32 文件系统，最大支持32G的TF 卡，支持32G的U盘

l 多种控制模式，UART串口模式、一线串口模式。

l 广播语插播功能，可以暂停正在播放的背景音乐，支持指定路径下的歌曲播放，支持跨盘符插播，支持插播提前结束

l 指定盘符播放，指定曲目播放

l 30级音量可调

l 指定路径播放（支持中英文）功能以及文件夹切换功能，指定时间段播放功能；

l 支持立体声输出播放，MP3格式，可以直推0.25W耳机喇叭；

l 支持电脑声卡控制，支持USB mass storage

l SOP16封装形式，外围简单；

l 宽泛的输入电源范围3.7V--5V输入，内置看门狗复位电路，性能稳定；

l 支持开发定制特殊功能，请联系本公司；

l 支持红外遥控输入以及外接音频输入功能；

l 有忙信号输出功能；
